방화문용 자동폐쇄장치(수신기연동)

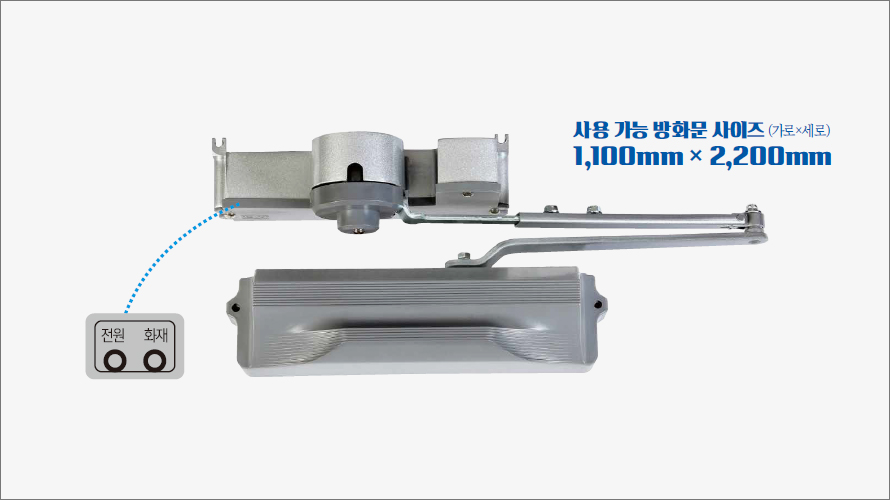

  • 방화문자동폐쇄장치
    GSS-1122
  • 사용 가능 방화문 사이즈 (가로×세로) 1,100mm × 2,200mm

    Features
    · 입력전원 : DC 24V 사용
    · 화재신호에 의해 방화문 자동폐쇄
    · 화재신호 해제시 자동 복구 기능
    · 화재시 자동폐쇄장치의 동작 확인 가능
    · 평상시 방화문의 개방고정 / 수동폐쇄 가능
    · LED를 이용한 자동폐쇄장치의 상태 확인 가능
    · 화재신호 입력시 동작 전력이 적다 - 평상시 DC24V 50mA / 화재시 DC 24V 10mA
    · 성능인증 시험 합격(폐쇄 16-17)

    상세스펙
    · 사용전압 / 전류 : DC 24V ± 20% / 50mA (평상시), DC 24V ± 20% / 10mA (화재시)
    · 중량 : 3.0 Kg
    · 재질 : 알루미늄 다이케스팅
    · 사이즈 (연결암제외)
    - 제어부 : 242 × 70 × 137
    - 폐쇄부 : 310 × 76.2 × 85

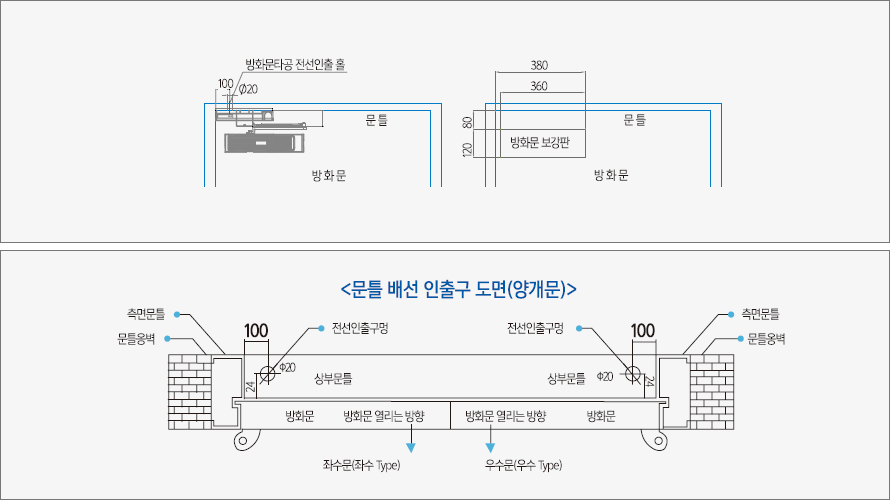

    설치도면

    결선도
    · 총 전선 가닥수 : 4가닥
    - DC24V(+) : 1가닥
    - 화재신호(+) : 1가닥
    - 확인 : 1가닥
    - 공통(-) : 1가닥
    · DC24V (-)와 화재신호(-), 확인 1가닥을 공동으로 묶어 사용
  • 방화문자동폐쇄장치
    GSD-1324
  • 사용 가능 방화문 사이즈 (가로×세로) 1,300mm × 2,400mm

    Features
    · 입력전원 : DC24V 사용
    · 화재신호에 의해 방화문 자동폐쇄
    · 화재신호 해제시 자동 복구 기능
    · 평상시 방화문의 개방고정 / 수동 폐쇄기능
    · 화재 시 자동폐쇄장치의 동작 확인 기능 - 자동폐쇄장치 동작확인 / 방화문 폐쇄 확인
    · 방화문 개방고정 각도의 미세조정기능 - 방화문을 벽에 완전히 밀착시킬 수 있음
    · 성능인증시험 합격

    상세스펙
    · 중량 : 4kg
    · 재질 : 알루미늄 다이캐스팅
    · 화재신호 해제시 자동 복구 기능
    · 사이즈(연결암 제외)
    - 제어부 : 198×90×148mm
    - 폐쇄부 : 318×97×112mm
    · 사용전압 / 전류 : DC24V±20% / 150mA

    결선도
    · 총 총 전선 가닥수 : 4가닥
    - DC24V(+) : 1가닥, 화재신호(+) : 1가닥
    확인 : 1가닥, 공통(-) : 1가닥
    · DC24V (-)와 화재신호(-), 확인 1가닥을 공동으로 묶어 사용

    설치사례
